1. インダクタとは何か

インダクタは、電流が流れると磁界を発生させ、その磁界にエネルギーを蓄える受動電子部品です。コイル状に巻かれた導線に電流が流れると周囲に磁場が形成され、その磁場の中に電磁エネルギーが保存されます。このエネルギーは電流が減少すると回路へ戻されるため、インダクタはエネルギーの一時的な貯蔵装置として機能します。

また、インダクタには電流の変化を妨げる性質があります。電流が急激に増加または減少しようとすると、その変化を打ち消す方向に電圧を発生させます。この働きにより電流の変動が緩和され、回路の動作が安定します。

この特性は電源回路における電流平滑化、フィルタ回路における周波数選択、電力変換回路におけるエネルギー移動などに利用されます。インダクタは電気エネルギーの時間的変化を制御する素子として、現代の電子機器において不可欠な存在です。


2. インダクタの基本的な構造

インダクタの基本構造は導線を巻いたコイルと磁場を強めるコアから構成されます。

コイルは銅線などの導体を螺旋状に巻いたもので、電流が流れることで磁界を発生させます。巻数が多いほど磁束が増加し、インダクタンスも大きくなります。また、巻き方や形状によって寄生容量や抵抗値が変化し、高周波特性に影響を与えます。

コアは磁界を集中させる役割を持つ材料であり、鉄、フェライト、粉末合金などが用いられます。磁気透過率の高い材料を用いることで、同じ巻数でもより大きなインダクタンスを得ることができます。一方でコアは磁気飽和やヒステリシス損失を伴うため、用途に応じた材料選択が重要です。

さらに、導線には絶縁被覆が施され、短絡を防止します。高電流用途では放熱性を考慮した構造が採用されることもあります。このように、インダクタは単純な構造ながら、材料と設計の最適化によって性能が大きく左右されます。


3. インダクタの動作原理

インダクタの動作は電磁誘導の原理に基づいています。コイルに電流が流れると磁界が形成され、その磁界が変化すると誘導起電力が生じます。この誘導起電力は電流変化を妨げる方向に働きます。

電流が増加する際には増加を抑制する電圧が発生し、減少する際には電流を維持しようとする電圧が生じます。この性質は回路に慣性のような効果を与え、急激な電流変動を防ぎます。

交流回路ではインダクタのインピーダンスは周波数に比例して増加します。そのため低周波では電流を通しやすく、高周波では通しにくくなります。この周波数依存性はフィルタ回路や共振回路の基礎となります。

インダクタは時間変化する電流と磁界の相互作用を利用して回路のエネルギーの流れを制御する素子です。

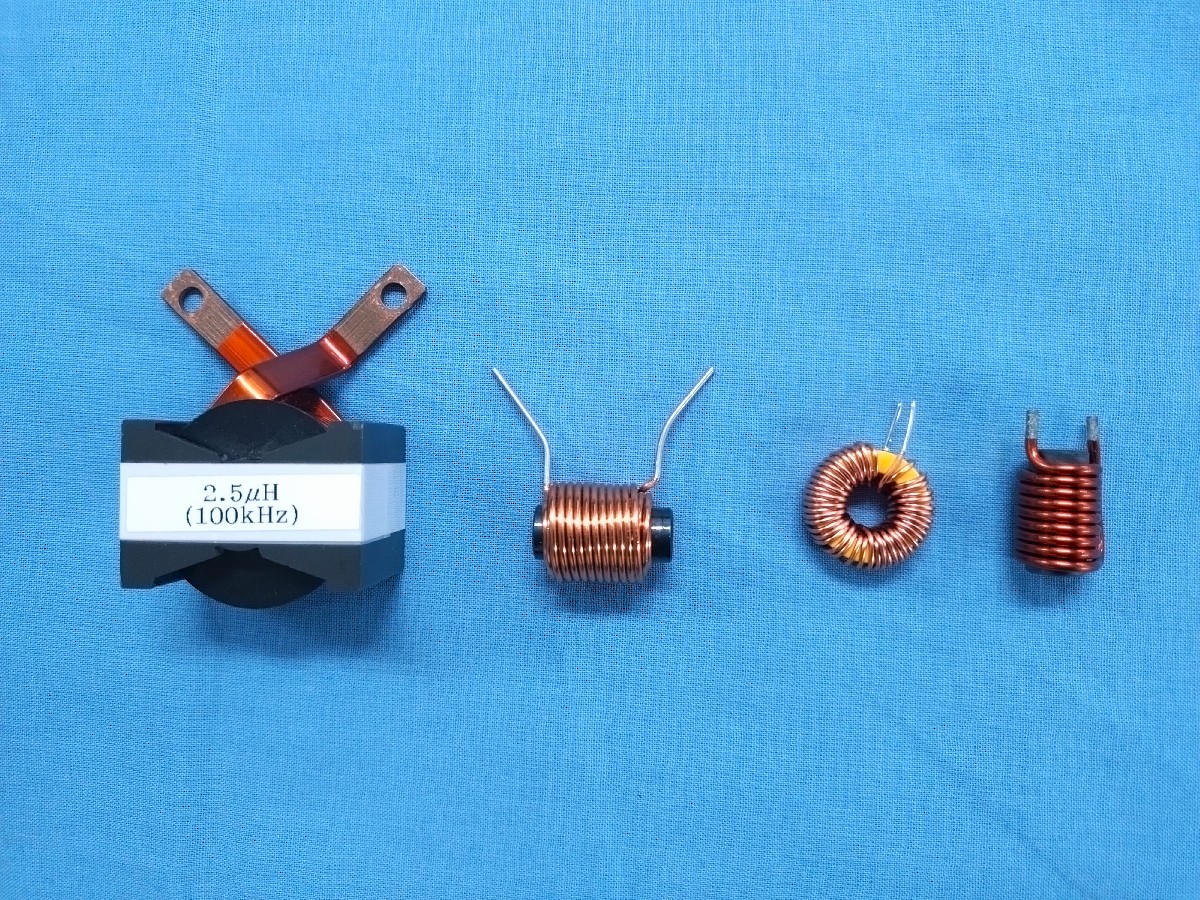

4. インダクタの種類とその用途

空芯インダクタ

コアを持たない構造で磁気損失が小さく、高周波特性に優れます。無線通信回路や高周波フィルタに適しています。

鉄芯インダクタ

鉄コアによって高いインダクタンスが得られます。電源回路、電力変換装置、大電流用途に使用されます。

フェライトインダクタ

フェライトコアは高周波損失が小さく、スイッチング電源やノイズ抑制回路に適しています。

トロイダルインダクタ

ドーナツ形コアを用い、漏れ磁束が少なく高効率です。電源回路で多用されます。

チップインダクタ

表面実装型で小型電子機器に適しています。

用途に応じて構造と材料が選択され、求められる電気特性を実現します。


5. インダクタと他の電子部品の違い

抵抗は電流の流れを制限し、電力を熱として消費します。コンデンサは電界にエネルギーを蓄え、電圧変化に対して反応します。これに対し、インダクタは磁界にエネルギーを蓄え、電流変化に対して反応します。

また、コンデンサは高周波を通しやすく低周波を通しにくいのに対し、インダクタはその逆の特性を示します。この対照的な特性により、両者は組み合わせてフィルタ回路を構成します。

インダクタは電流の時間変化を制御する点で他の受動素子と明確に異なります。


6. インダクタの特性と性能評価

インダクタンス

磁界に蓄えられるエネルギー量を示し、巻数、コア材、形状によって決まります。

直流抵抗（DCR）

導線抵抗による損失を示し、効率に直接影響します。

Q値

リアクタンスと抵抗の比で表され、エネルギー損失の少なさを示します。

自己共振周波数

寄生容量との共振により特性が変化する周波数です。

飽和電流

コアが磁気飽和する限界電流です。

これらの指標を総合的に評価することで、用途に適したインダクタを選定できます。


7. インダクタを用いた回路設計の基本

回路設計ではインダクタンス値、許容電流、損失、サイズ、周波数特性を総合的に検討します。

電源回路ではエネルギー蓄積素子として動作し、電圧の安定化やリップル低減に寄与します。フィルタ回路では不要な周波数成分を抑制し、信号品質を向上させます。

設計では磁気飽和の回避、発熱対策、実装スペース、電磁干渉への配慮が必要です。適切な部品選択と配置により回路性能が大きく向上します。


8. インダクタのトラブルシューティング

代表的な問題には過熱、インダクタンス低下、抵抗増加、短絡があります。

過熱は過電流や損失増加が原因で発生します。放熱設計や定格見直しが必要です。

インダクタンス低下はコア劣化や磁気飽和によって生じます。適切な材料選択が重要です。

抵抗増加は導線劣化や接触不良が原因となります。

短絡は絶縁破壊による重大故障であり、早期交換が必要です。

定期的な測定と設計検証が信頼性向上に寄与します。


9. 最新技術におけるインダクタの進化

近年のインダクタは小型化と高効率化が大きく進展しています。高透磁率材料や低損失合金の開発により性能が向上しました。

表面実装技術の進歩により高密度実装が可能となり、携帯機器や電源モジュールで広く利用されています。

また、高周波対応設計や低損失構造の採用により電力変換効率が向上しています。再生可能エネルギー分野やIoT機器において重要性が増しています。


10. まとめと今後の展望

インダクタは電流変化の制御、エネルギー蓄積、周波数選択を担う基本的な電子部品です。構造は単純ですが、材料、形状、用途によって性能が大きく変化します。

今後は小型化、高効率化、高周波対応、新材料の導入がさらに進むと考えられます。電源技術、通信技術、エネルギー技術の発展とともに、インダクタの重要性は一層高まるでしょう。

電子回路設計においてインダクタの理解は不可欠であり、今後も技術革新を支える基盤的要素であり続けます。
